NOGRID pointsStress - Simulationssoftware für Spannungen in Behälterglas

NOGRID pointsStress ist eine speziell für die Behälterglasindustrie entwickelte Simulationssoftware und unterstützt Ingenieure bei der Analyse ihrer Behälterdesigns hinsichtlich Festigkeit und auftretenden Spannungen. Unterschiedliche Designvarianten können ohne zeitaufwendige physische Tests miteinander verglichen werden. In Kombination mit NOGRID pointsBlow, das zuverlässige Wanddickenverteilungen liefert, war Designoptimierung noch nie so einfach und so vertrauenswürdig. Bereits in frühen Phasen des Designprozesses kann ein neu entwickelter Behälter getestet werden.

Übersicht NOGRID pointsStress

Simulationssoftware für Spannungen in Behälterglas
Import von nicht runden und runden Geometrien als STEP Datei oder direkt aus NOGRID pointsBlow
Geoemtrie kann als voll 3-D, clipped 3-D oder 2-D rotationssymmetrisch vorliegen
Wähle zwischen 5 geläufigen Belastungsfällen
Visualisiere die Ergebnisse als 3-D, Schnittfläche oder Liniengraph
Überlagere Belastungsliimits über die Höhe

5 verschiedene Belastungsfälle

Aufbauend auf der bewährten Stärke des NOGRID-Solvers liefert das numerische Framework mit seinen zusätzlichen elastischen Komponenten robuste und zuverlässige Ergebnisse für die in Abbildung 1 dargestellten Spannungsprüfungen:

Interner Druck
Kopflast
Pendelschlag
Aufprallkollision
FÜlllinienkollision

Für jeden Spannungstest hat NOGRID pointsStress die Simulation bereits vorbereitet, sodass ein Minimum an Benutzereingaben ausreicht, um zuverlässige Ergebnisse zu erhalten. So erfordert der Kopflast-Spannungstest beispielsweise lediglich die Angabe die auf den Kopf wirkenden Kraft. Die Flächen, auf die die Kraft aufgebracht wird, sowie die Fläche, auf der die Flasche den Boden berührt, werden automatisch erkannt.

Schematic steps Blow and Blow process container forming

Abbildung 1: Belastungsfälle

Einfacher Geometrieimport

Die Behältergeometrie wird am Ende einer NOGRID pointsBlow Simulation erzeugt, wobei automatisch ein Oberflächennetz des Ergebnisses geschrieben wird. Zusätzlich kann eine Geometrie eines Behälters mit der gewünschten Wanddickenverteilung, die in einem CAD-System (Computer-Aided Design) erstellt wurde, importiert werden. Als Dateiformat kommt das weit verbreitete STEP-Format zum Einsatz, das nach dem Import vernetzt wird. Mit dieser Möglichkeit können Spannungssimulationen bereits in frühen Phasen des Designprozesses durchgeführt werden, wodurch sich die gesamte Entwicklungszeit verkürzt.

Darüber hinaus wird das NOGRID CAD-Programm compass ergänzt. In Abbildung 2 erzeugt ein externes CAD-Programm die Behältergeometrie, während compass zum Benennen und Gruppieren der Flächen verwendet wird.

Abbildung 2: Geometrieimport aus CAD (obe) oder NOGRID pointsBlow (unten)

Alle Geometriedimensionen

Für einen nahtlosen Workflow können alle von NOGRID pointsBlow erzeugten Geometrietypen verarbeitet werden. Dazu zählen 2-D- (rotationssymmetrisch), 3-D Teil- (geschnittene 3-D-Modelle) sowie vollständige 3-D Geometrien. Abbildung 3 zeigt die Ergebnisse für jeden Geometrietyp. Da der in Abbildung 3 dargestellte Behälter rotationssymmetrisch ist, sind die Ergebnisse identisch.

Durch die Unterstützung aller Geometrietypen gibt es keine Einschränkungen im Behälterdesign für die Spannungsberechnung und die verfügbaren Rechenressourcen können effizient genutzt werden.

Non-symmetric and symmetric container forming simulation in NOGRID pointsBlow software

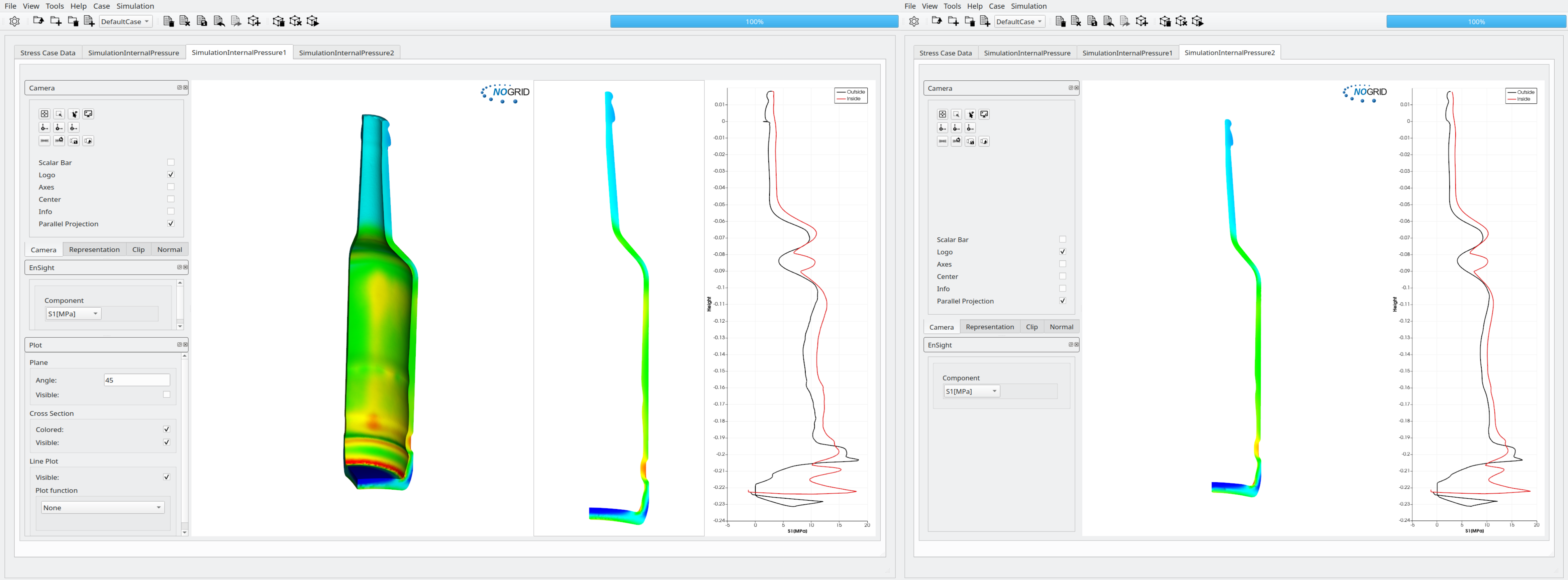

Abbildung 3: Ergebnisse aus voll 3-D Geometrie, 3-D Teilgeometrie und 2-D rotationssymmetrischer Geometrie

Visualisierungsmöglichkeiten

NOGRID pointsStress bietet verschiedene Visualisierungsfunktionen zur optimalen Berichtserstattung. Ein eigenes 3-D Fenster, ein 2-D Querschnittsfenster sowie ein Liniendiagramm Fenster stehen zur Verfügung und sind umfassend konfigurierbar. Das Liniendiagramm stellt die inneren und äußeren Werte des Behälters über die Höhe dar. Bei vollständigen 3-D- und 3-D Teil-Geometrien kann der Querschnitt unter einem definierten Winkel visualisiert werden. Diese Funktion ist besonders für nicht runde Behälter von großem Nutzen.

Abbildung 4 zeigt einige der Visualisierungsmöglichkeiten. Der graue Bereich im linken 3-D Fenster kennzeichnet die Oberfläche, auf der der Querschnitt erzeugt wird. Der mittlere Fenster des Querschnitts ist auf den Schulterbereich gezoomt. Für das Liniendiagramm rechts wurde eine externe Grenzwertdatei geladen, wobei die lokalen Spannungsgrenzen als rote, gerade Linien dargestellt sind.

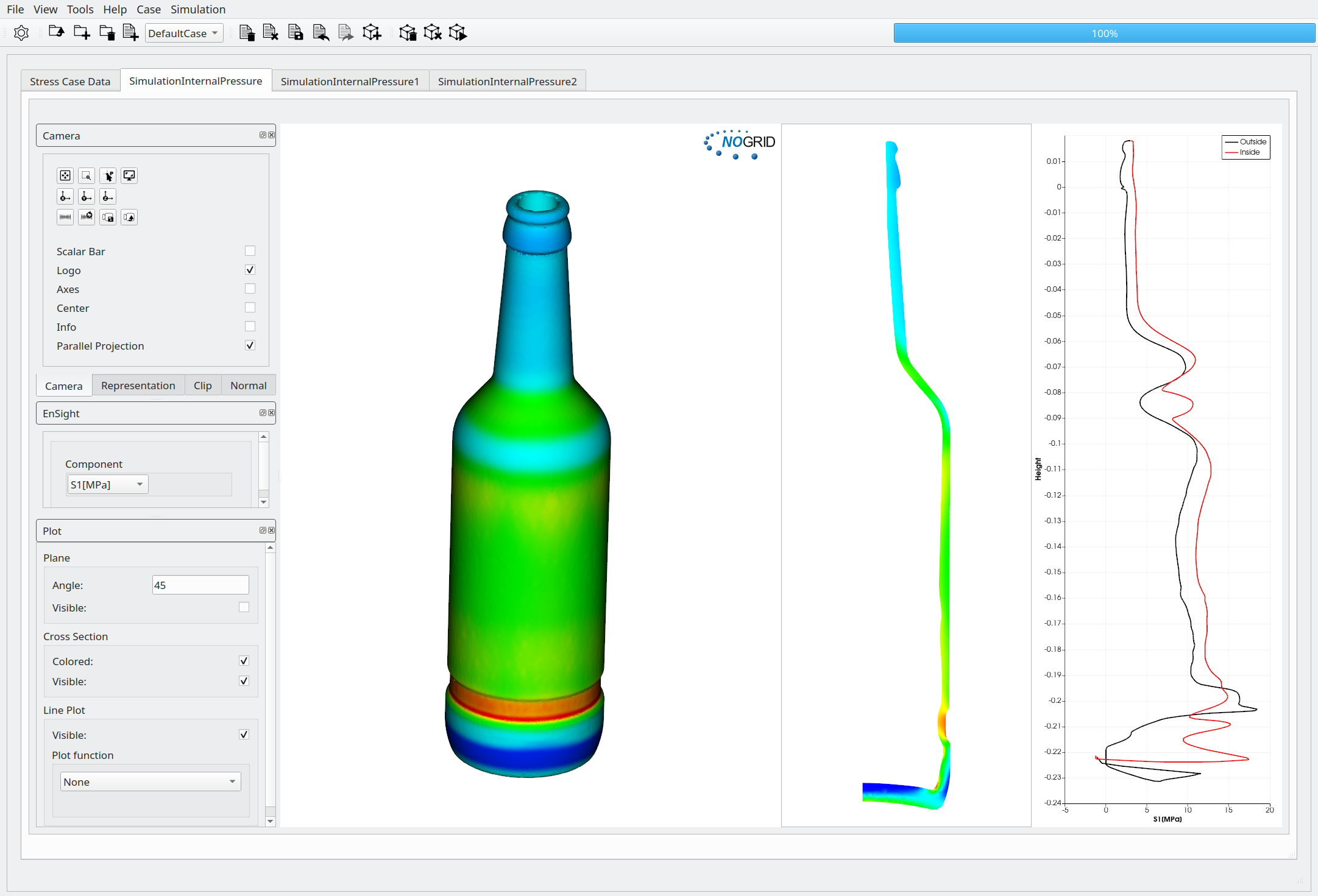

Abbildung 4: Visualisierungsmöglichkeiten

Stärken der Nogrid Software

Unsere Stärke ist das schnelle Preprocessing, da unsere Software auf einer gitterfreien Methode basiert - es muss kein Netz für das Fluidvolumen in 3D oder für die Fluidfläche in 2D generiert werden. Dies führt zu einer besonders kurzen Modellierungszeit (auch für komplizierte Modelle), so dass Sie im Vergleich zu gitterbasierten CFD-Softwareprodukten viel Zeit sparen können. Die gitterfreie Methode ist stark bei der Berechnung von bewegten Teilen oder bei der Berechnung von komplexen freien Oberflächen.
Wie Sie im Bild unten sehen können, benötigt man für die Ränder der Geometrie nach wie vor ein Netz, damit die inneren finiten Punkte den Rand detektieren können. Die Ränder müssen also vernetzt werden und die finiten Punkte im Inneren werden während der Simulation automatisch generiert.

Einfache und schnelle Modellierung: Geometrie erzeugen und Ränder vernetzen, Fall aufsetzen und Simulation starten
